LE SYSTÈME DE SURVEILLANCE H26

Système de surveillance

Énoncé du TP01.2026 – Version 1.0

Le travail pratique numéro 1 sera réalisé en deux étapes:

Partie 01, 15%, à remettre à la semaine 6 – 5 mars

Partie 02, 15%, à remettre à la semaine 8 – 24 mars (10% bonus si remit le 19 mars)

1. Partie 01 – Remise semaine 06 – 5 mars, 16h00.

En utilisant un Arduino UNO, avec les modules groves suivants:

LED1 sur D2
LED2 sur D3
Relai sur D4
Capteur de température (SHT31) sur I2C -> notes de cours
RGB_LCD sur I2C -> notes de cours
Le moniteur série à 4800 bauds

Écrire une application pour Arduino UNO, en utilisant VS Code et PlatformIO, qui affiche l’écran suivant dans la console série (serial monitor):

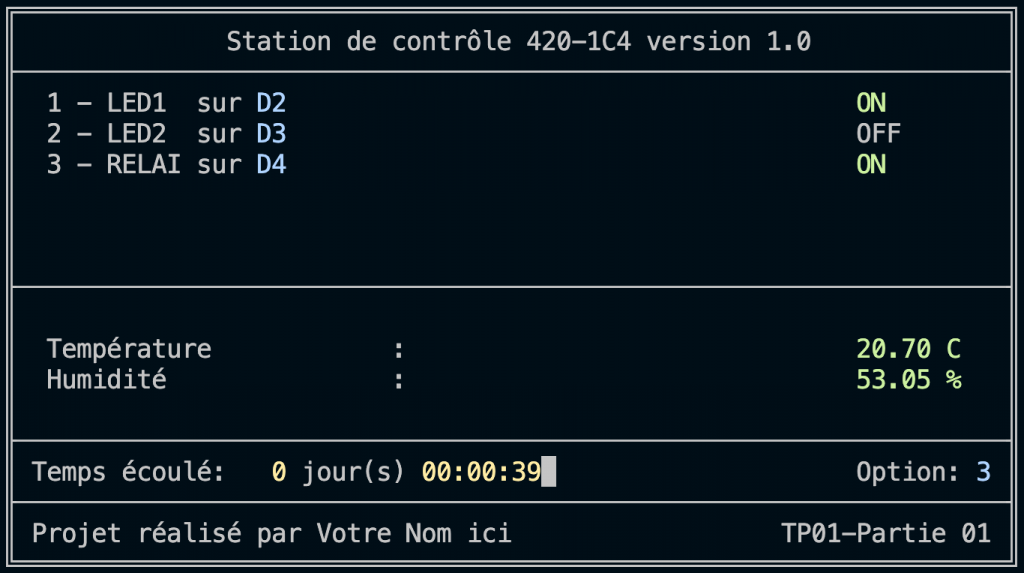

Console série

Et l’écran suivant sur le LCD:

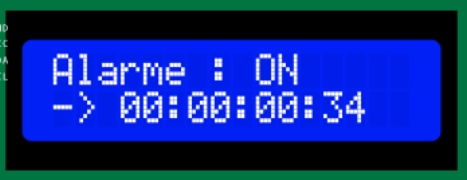

Écran LCD

NOTE: Les options 1 à 3, affichées sur la console, sont des actions qui peuvent être lancées à partir du clavier pour contrôler certains modules du système.

Par exemple, pour allumer ou éteindre la LED sur D2 il suffira d’appuyer sur la touche 1 du clavier.

Saisie clavier

// Astuce: Saisie d'une touche du clavier à partir de la console série

if (Serial.available()) {      // Si un octet disponible sur le port Serial
    commande = Serial.read();  // Lecture d'un octet (touche clavier)

    // Traitement de la commande ...
    if (commande == '1') alors allumer/éteindre DEL1;
}

Démonstration de l’application

Vidéo de démonstration

L’application doit permettre la saisie de caractères à partir du terminal série. Cette saisie, permet l’exécution de certaines fonctions de l’application. Les options sont identifiées par des numéros au début des lignes de l’interface. Par exemple, le ‘3 -‘ dans ‘3 – RELAI’ indique qu’il est possible de contrôler le relai en appuyant sur la touche ‘3’ du clavier.

NOTE: Assurez-vous que le focus est dans la fenêtre du terminal série avant d’appuyer sur une touche.

Donc, étant donné le menu suivant,

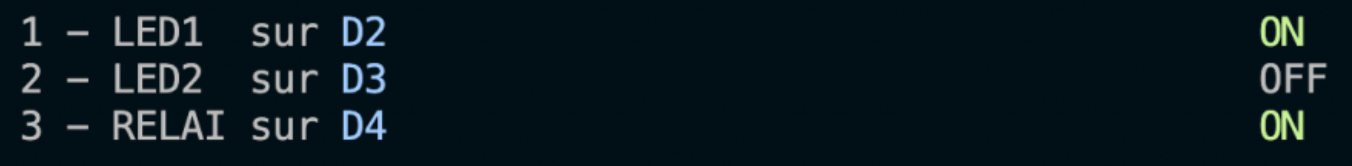

Menu options

LED1 sur D2
- Permet d’allumer/Éteindre la DEL connectée sur D2
- Au bout de la ligne, il faut afficher l’état: ON ou OFF
  - Sous forme de « toggle », permutation de l’état.
LED2 sur D3
- Permet d’allumer/Éteindre la DEL connectée sur D3
- Au bout de la ligne, il faut afficher l’état: ON ou OFF
RELAI D4
- Permet d’allumer/Éteindre le RELAI connecté sur D4
- Au bout de la ligne, il faut afficher l’état: ON ou OFF

NOTE: ON doit-être affiché en vert et OFF en rouge.

👉 ÉLÉMENTS PRESCRITS OBLIGATOIRES:

Il faut programmer les fonctions suivantes pour l’affichage des états ON/OFF et de température/Humidité.

void afficherOnOff(int posX, int posY, bool on = true);
void afficherTemperatureEtHumidite(int posX, int posY);

Détails des modules (appareils) de contrôle

Capteur de température, connecté sur le port I2C
- Lecture de la température et de l’humidité pour affichage dans la deuxième partie de l’écran du moniteur série.
LCD, connecté sur le port I2C
- Sert à afficher le message ‘Alarme: ON’ sur la première ligne
- Le temps écoulé depuis le démarrage de l’arduino en JOURS:HR:MM:SEC

LCD temps

Détails des éléments de la deuxième partie de l’écran

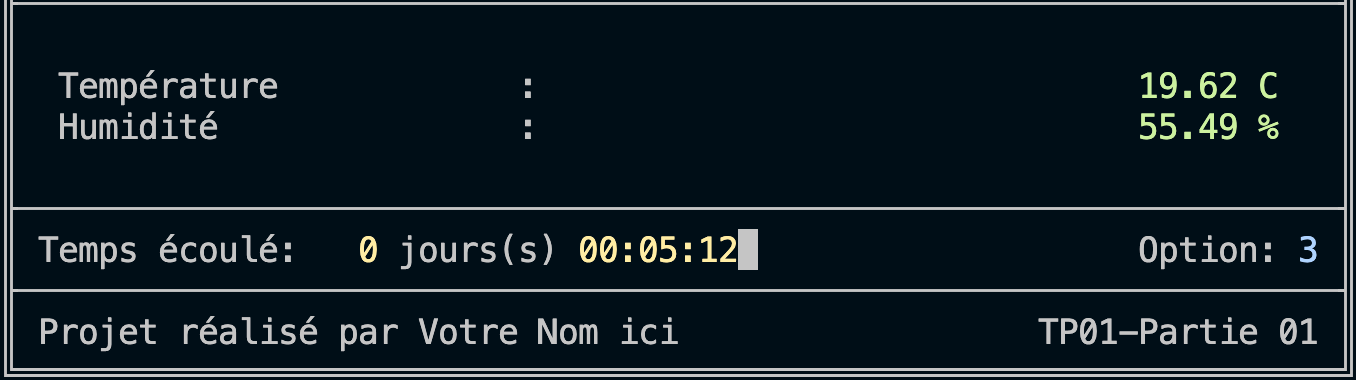

Deuxième partie écran

Température: Il faut afficher la température retournée par le capteur, suivi de ‘ C’
Humidité : Il faut afficher l’humidité retournée par le capteur, suivi de ‘ %’
Temps écoulé: Il faut afficher le temps écoulé en utilisant le format: 0 jours(s) 00:00:00
- 👉 ÉLÉMENT PRESCRIT OBLIGATOIRE: Utiliser la fonction snprintf().
- NOTE: Il y a un point boni pour la gestion du (s) à jour. Voir la grille de correction.
Option: Il faut afficher la touche saisie du clavier.
Projet réalisé par: Il faut inscrire votre Nom

Remise

Remettre, via LEA, les fichiers suivants de votre projet:

Les codes source (fichiers .cpp)
Les fichiers d’entête (fichiers .h – les votre)
Le fichier platformio.ini

Grille de correction de la partie 01

Critères de performance

Les directives du devis doivent-être respectées.
Le code source doit-être bien documenté.
Le code source doit-être optimisé.
- Par de répétitions inutiles: utilisez des fonctions.
Le projet doit-être fonctionnel.
Le projet doit-être livré à temps.

Item	Description	Pondération
1	Bloc commentaires d’entête, documentation du code, noms significatifs pour const, MACROs, variables, fonctions, …	1,75
2	Constantes, MACROs et inclusions dans le fichier projet.h.	1
3	Normalisation (pas de répétition), utilisation de const et/ou MACRO et optimisation du code.	1,5
4	Instructions de garde dans les fichiers d’entête	0,5
5	Programmation des fonctions afficherOnOff() et afficherTemperatureEtHumidite().	1,5
6	Saisie des options du menu à partir du clavier et affichage de la sélection.	1
7	Utilisation correcte de la fonction snprintf().	1
8	Affichage des éléments; ON/OFF, temps, C et %, couleurs, gestion du curseur.	2
9	Contrôle des modules LEDs, Relai et affichage sur le LCD: temps écoulé.	2
10	Vitesse du port série (UART) à 4800.	0,25
11	Remise des fichiers du projet: main.cpp, projet.h, platformIO.ini.	0,5
12	Fonctionnalité du projet et respect du devis.	2
POINT BONI	Utilisation de l’opérateur ternaire dans la fonction snprintf() pour afficher ‘s’ à jour seulement si nbJour > 1. Par exemple, 1 jour 12:23:01, 2 jours 23:59:59	1

	Total	16 /15

Partie 02 – Remise – 19 mars, 16h00

Caméra surveillance

En utilisant un Arduino UNO, avec les modules groves suivants:

LED1 sur D2
LED2 sur D3
Relai sur D4
Détecteur de mouvement sur D5 -> notes de cours
Piézo (buzzer) sur D6 -> notes de cours
Bouton sur D7 pour controller le détecteur de mouvement
Potentiomètre sur A0 -> notes de cours
Capteur de température (SHT31) sur I2C -> notes de cours
RGB_LCD sur I2C -> notes de cours
Un module RTC pour la section ‘Nous sommes ...’

Écrire une application pour Arduino UNO, en utilisant VS Code et PlatformIO, qui affiche l’écran suivant dans la console série (serial monitor):

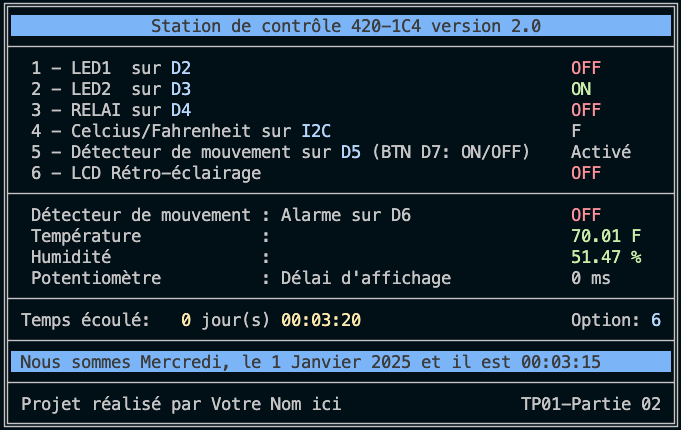

Console série partie 2

Et l’écran suivant sur le LCD:

LCD partie 2

NOTE: Les options 1 à 6, affichés sur la console, sont des actions qui peuvent être lancées à partir du clavier pour contrôler certains modules du système.

Par exemple, pour allumer ou éteindre la LED sur D2 il suffira d’appuyer sur la touche 1 du clavier.

Saisie clavier partie 2

// Astuce: Saisie d'une touche du clavier à partir de la console série

if (Serial.available()) {      // Si un octet disponible sur le port Serial
    commande = Serial.read();  // Lecture d'un octet (touche clavier)

    // Traitement de la commande ...
    if (commande == '1') alors allumer/éteindre DEL1;
}

Démonstration

Vidéo de démonstration

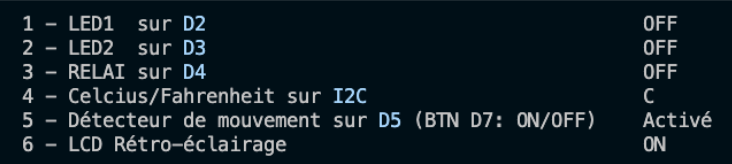

Menu partie 2

LED1 sur D2
- Permet d’allumer/Éteindre la DEL connectée sur D2
- Au bout de la ligne, il faut afficher l’état: ON ou OFF
LED2 sur D3
- Permet d’allumer/Éteindre la DEL connectée sur D3
- Au bout de la ligne, il faut afficher l’état: ON ou OFF
RELAI D4
- Permet d’allumer/Éteindre le RELAI connecté sur D4
- Au bout de la ligne, il faut afficher l’état: ON ou OFF
Celcius/Fahrenheit sur I2C
- Permet de préciser l’unité d’affichage de la température entre F et C
- Au bout de la ligne, il faut afficher l’unité d’affichage de la température: C ou F
Détecteur de mouvement sur D5
- Permet d’activer ou désactiver le traitement du détecteur de mouvement.
- Au bout de la ligne, il faut afficher activé ou désactiver.
- Sur la première ligne du LCD, il faut afficher: Alarme: ON/OFF
LCD Rétro-éclairage
- Permet d’activer ou désactiver le rétro-éclairage du LCD
- Au bout de la ligne, il faut afficher l’état: ON ou OFF
- Astuce: lcd.setRGB(255,255,255); lcd.setRGB(0,0,0);

Détails des modules (appareils) de contrôle

Bouton sur D7
- Permet d’activer ou désactiver le traitement du détecteur de mouvement.
- Au bout de la ligne, il faut afficher: activé ou désactiver.
- NOTE: Ce bouton à la même fonction que l’item 5 du menu. Il permet à l’utilisateur d’activer ou de désactiver le détecteur de mouvement sans passer par la console.
- Sur la première ligne du LCD, il faut afficher: Alarme: ON/OFF

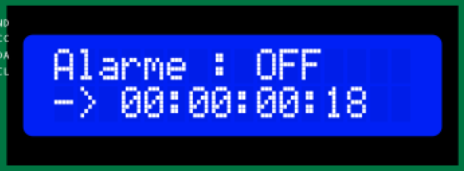

Bouton LCD

Détecteur de mouvement sur D5
- Si le traitement du détecteur de mouvement est activé et qu’un mouvement est détecté, il faut changer la couleur de fond du LCD pour rouge et afficher l’écran qui suit cette liste.
  - Le système d’alarme doit sonner le Piezo (buzzer) sur D6.
  - Le programme doit attendre que le détecteur de mouvement soit retourné à l’état OFF puis:
    - Arrêter le Piezo
    - Rétablir l’écran du LCD
    - Reprendre le programme

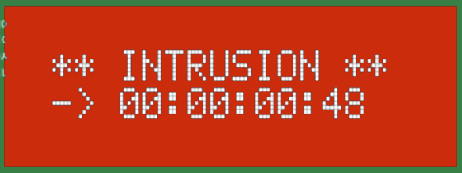

Alarme détection

Capteur de température
- Lecture de la température et de l’humidité pour affichage dans la deuxième partie de l’écran du moniteur série.
Potentiomètre sur A0
- Sert à renseigner le délai de la boucle principale : 0 à 1023 ms.
Piezo (buzzer)
- Sert à stresser votre entourage 😉 lorsqu’un mouvement est détecté.

Détails des éléments de la deuxième partie de l’écran

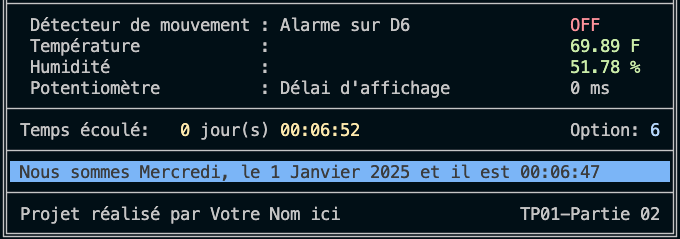

Deuxième partie écran partie 2

Détecteur de mouvement : Alarme sur D6
Température :
Humidité :
Potentiomètre : Délai d’affichage
Temps écoulé: 0 jours(s) 00:00:00 —— Option: 9
Affichage du jour, mois, année et de l’heure courante.
Projet réalisé par Votre Nom ici TP01 —– Partie 02

Remise

Remettre, via LÉA, le dossier complet de votre projet:

Grille de correction de la partie 02

Item	Description	Pondération
1	Respect du devis	3
2	Fonctionnalité	8
3	Normalisation	4

	Total	15/15

Crédits

Contenu par VE2CUY
