Kubernetes – Introduction

Date: 14 février 2021 - Révision du 2025.12.05 TODO: Valider le document —

1 – Qu’est-ce que Kubernetes (grec pour « timonier ») ?

À l’origine développé par Google, Kubernetes est un projet ‘open-source’ d’orchestration de conteneurs conçu pour automatiser le déploiement, la mise à l’échelle ainsi que la gestion d’applications conteneurisées. La version 1.0 de Kubernetes a été publiée en 2015.

Kubernetes s’est imposé comme le standard de facto pour l’orchestration de conteneurs et est le projet phare de la Cloud Native Computing Foundation (CNCF), soutenu par des acteurs clés tels que Google, AWS, Microsoft, IBM, Intel, Cisco et Red Hat.

En bref

Développé à l’origine par Google (projet Borg – comme dans Star Trek)
Kubernetes, aussi nommé K8s, est un projet source ouvert (open source) d’orchestration de conteneurs
- Fun fact: Le nom original de Kubernetes en interne fut ‘Project Seven’, en référence au personnage de Star Trek, 7 of 9. Les sept rayons de la barre du logo de Kubernetes sont une référence au nom original.
Permet de gérer et de déployer, en utilisant une approche descriptive via un manifeste YAML – par exemple, j’aimerais avoir 50 instances nginx – des applications conteneurisées proposant, parfois, des centaines de micro-services

1.1 – Les avantages des outils d’orchestration de K8s

Forte disponibilité des services (peu de moments de panne)
Évolution du système en fonction de la demande, haute performance
Récupération simplifiée en cas de catastrophe – sauvegarde et restauration

1.2 – Les particularités

Kubernetes permet un déploiement rapide des applications
Kubernetes propose une utilisation efficace des ressources (moins coûteux en ressources que des VM)
Kubernetes est fortement intégré aux services des fournisseurs de solutions en nuage: Amazon AWS, Linode, Microsoft Azure, Google Cloud Platform
Les fournisseurs de solutions en nuage proposent des solutions Kubernetes clé en main: serveurs maîtres, nœuds et répartiteurs de charges déjà installés

1.3 – Les composantes de Kubernetes

Le(s) serveur(s) maître(s) (master node)
- L’API du serveur (API Server)
- L’ordonnanceur (Scheduler)
- Le gestionnaire de contrôle (Controller Manager)
- etcd (informations, paires clé/valeur, sur l’état du système)
Les nœuds (ou nœuds ouvriers – worker node)
- Processus kube-proxy
  - Gestion du réseau IP
  - Équilibreur de tâches
- Processus kubelet
  - Gestion de l’état du nœud
  - Démarrage, arrêt et maintenance des conteneurs (pods)
  - Optimisation de la performance en concordance avec le plan de déploiement
- Un conteneur runtime. Habituellement, docker runtime
Pod, la plus petite unité sous K8s, une abstraction de conteneur, dans le but de ne pas être lié à une technologie (par exemple, Docker)
- Règle générale, un service par Pod. Mais il peut y en avoir plus
- Chaque Pod obtient une adresse IP à l’intérieur d’un réseau K8s
- Les Pods sont éphémères. Lors de la mise hors service d’un Pod, un autre sera créé et une nouvelle adresse IP lui sera attribuée
- Dans le but d’assurer un accès IP prévisible, K8s propose l’objet de type ‘Service’
  - Les services sont de type (Attention, ne pas confondre service et micro-service):
    - internes, par exemple, une base de données interne, ou
    - externes, par exemple, l’accès à une application web
Le Déploiement (objet YAML)
- À partir d’un manifeste descriptif du système donné:
  - Déploiement d’images
  - Déploiement de services (accès réseaux)
Le ReplicaSet
Le DaemonSet
L’espace de nom (NameSpace)
- Pour regrouper (isoler) les Pods en sous-systèmes
Les étiquettes (Labels)
Les StatefulSets
- Utilisés pour le déploiement de bases de données
Le CLI de K8s, kubectl

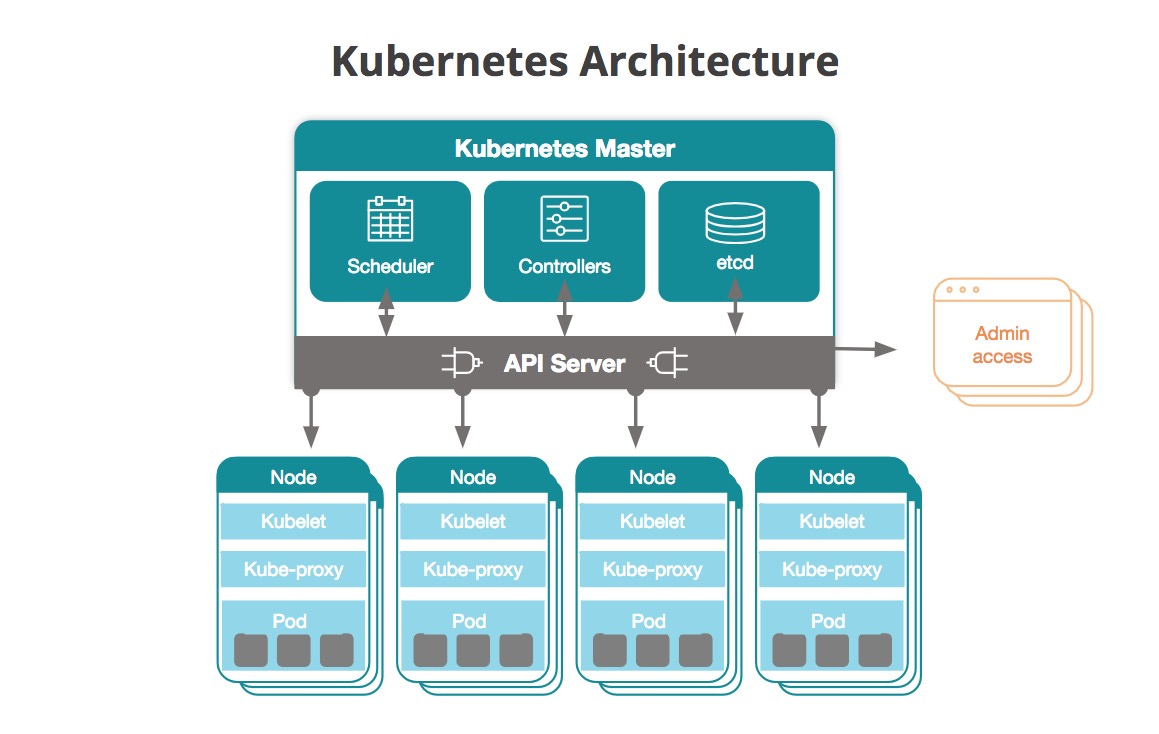

Voici un schéma présentant l’architecture de base de Kubernetes:

Helm

Helm est un registre de gestion de packages d’applications pour K8s.

artifacthub.io

👉 Note: Si l’apprentissage passe par Docker-Desktop ou bien un cluster local alors il faut sauter à la section Action 2.2

2 – Minikube et kubectl

Description

Minikube est un environnement local de tests de la technologie Kubernetes.

C’est un système qui est proposé à l’intérieur d’une VM et qui permet d’apprendre la plupart des aspects de K8s sans avoir à installer un(des) serveur(s) maître(s) et des nœuds (ouvrier/worker). La VM de Minikube est configurée avec un nœud ‘maître/ouvrier’.

La commande cli standard de gestion de l’environnement K8s, kubectl, est disponible pour gérer le système Minikube.

Pré-requis

Installation de minikube
Installation de kubectl

Voir https://kind.sigs.k8s.io ou Docker-desktop comme alternative.

Action 2.1 – Démarrage de minikube

minikube start

# Résultat attendu:
# minikube v1.16.0 sur Darwin 10.15.4
# minikube 1.17.1 est disponible ! Téléchargez-le ici : https://github.com/kubernetes/minikube/releases/tag/v1.17.1
# To disable this notice, run: 'minikube config set WantUpdateNotification false'
#
# Utilisation du pilote docker basé sur le profil existant
# Démarrage du noeud de plan de contrôle minikube dans le cluster minikube
# Pulling base image ...
# docker "minikube" container est manquant, il va être recréé.
# Creating docker container (CPUs=2, Memory=1988MB) ...
# Préparation de Kubernetes v1.20.0 sur Docker 20.10.0...
#    Generating certificates and keys ...
#    Booting up control plane ...
#    Configuring RBAC rules ...
# Verifying Kubernetes components...
# Enabled addons: storage-provisioner, default-storageclass
# Done! kubectl is now configured to use "minikube" cluster and "default" namespace by default

Note: Par défaut, le gestionnaire d’amas devrait démarrer en utilisant le pilote de VM de Docker.

Action 2.1.1 – Afficher l’état du service

minikube status

# Résultat:
# minikube
# type: Control Plane
# host: Running
# kubelet: Running
# apiserver: Running
# kubeconfig: Configured
# timeToStop: Nonexistent

Alternative de démarrage de minikube

2.1b – Démarrer un amas (cluster) en utilisant le pilote VM de VirtualBox

minikube start --driver=virtualbox

# NOTE: Suite à un problème de détection de la fonction BIOS VT-x dans les Lab D-139 et D-137,
# il faut ajouter l'option --no-vtx-check au démarrage de minikube sous pilote virtualbox.

# Au besoin, la commande suivante, dans PowerShell admin, pourra aider:
# bcdedit /set hypervisorlaunchtype off

# Démarrage avec Hyper-v
minikube start --driver=hyperv --force

2.1c – Renseigner virtualbox comme pilote VM par défaut

minikube config set driver virtualbox

2.1d – Démarrer Minikube avec un contrôle des ressources

minikube start \
  --driver=docker \
  --container-runtime=docker \
  --cpus 4 \
  --memory 8192

# Driver: virtualbox, parallels, vmwarefusion, hyperkit, vmware, docker, podman (def to auto-detect)

2.1e – Démarrer un amas multi-nœud

minikube start --nodes 2 -p demo-multinode

Référence: Démarrage de minikube

Action 2.1.2 – Lister les modules (addons) de Minikube

minikube addons list

# Résultat:
# |-----------------------------|----------|--------------|
# |         ADDON NAME          | PROFILE  |    STATUS    |
# |-----------------------------|----------|--------------|
# | ambassador                  | minikube | disabled     |
# | csi-hostpath-driver         | minikube | disabled     |
# | dashboard                   | minikube | enabled ✅   |
# | default-storageclass        | minikube | enabled ✅   |
# | efk                         | minikube | disabled     |
# | freshpod                    | minikube | disabled     |
# | gcp-auth                    | minikube | disabled     |
# | gvisor                      | minikube | disabled     |
# | helm-tiller                 | minikube | disabled     |
# | ingress                     | minikube | enabled ✅   |
# | ingress-dns                 | minikube | disabled     |
# | istio                       | minikube | disabled     |
# | istio-provisioner           | minikube | disabled     |
# | kubevirt                    | minikube | disabled     |
# | logviewer                   | minikube | disabled     |
# | metallb                     | minikube | disabled     |
# | metrics-server              | minikube | disabled     |
# | nvidia-driver-installer     | minikube | disabled     |
# | nvidia-gpu-device-plugin    | minikube | disabled     |
# | olm                         | minikube | disabled     |
# | pod-security-policy         | minikube | disabled     |
# | registry                    | minikube | disabled     |
# | registry-aliases            | minikube | disabled     |
# | registry-creds              | minikube | disabled     |
# | storage-provisioner         | minikube | enabled ✅   |
# | storage-provisioner-gluster | minikube | disabled     |
# | volumesnapshots             | minikube | disabled     |
# |-----------------------------|----------|--------------|

2.1.3 – Utilisation de minikube avec le pilote ‘Docker’ (si problème avec le pilote virtualbox)

# Installer (ou configurer) Docker-Desktop avec wsl2
# - Pas d'Hyper-V

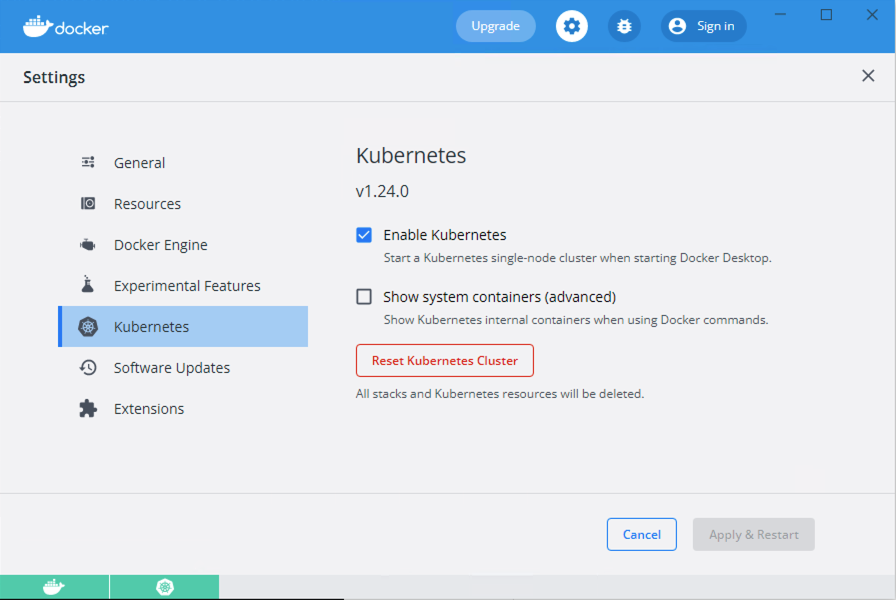

# Ajouter le support 'kubernetes' dans Docker-Desktop (voir l'image suivante)

# Au besoin, effacer ancienne VM Virtualbox
minikube delete

# Démarrer avec pilote Docker
minikube start --driver=docker

# Pas besoin de renseigner la clé 'nodePort: 300xx' dans le service.

# Activer un tunnel avec minikube pour l'accès aux services de type LoadBalancer
minikube tunnel

# Tester dans le fureteur en utilisant l'adresse 'localhost:PortDuService'
# Par exemple, http://localhost:8080

TODO: À retirer du document

400

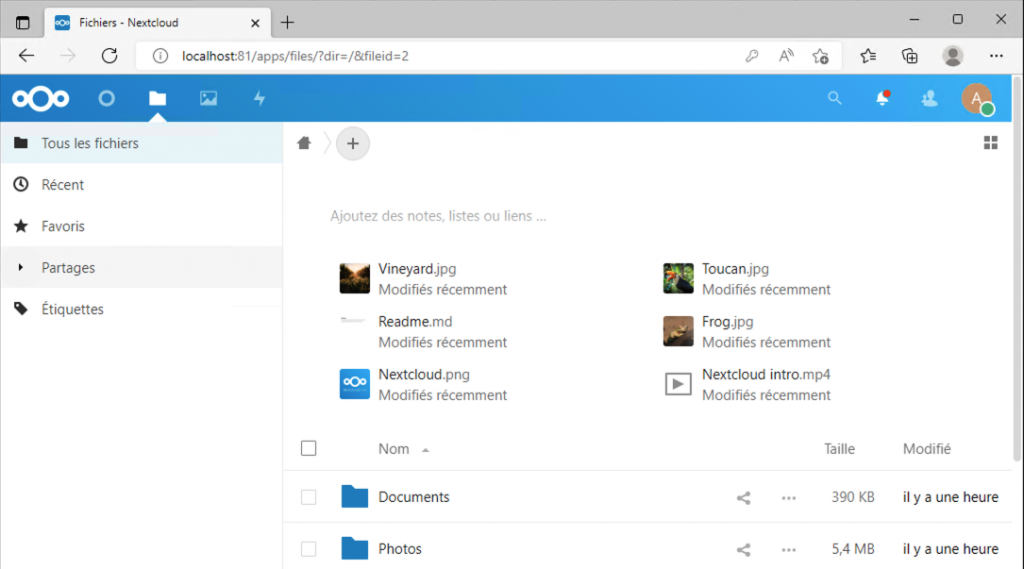

2.1.4 – Exemple d’un manifeste pour un service utilisant le pilote ‘Docker’ avec minikube

# #################################################################
# Service pour NextCloud
# #################################################################
apiVersion: v1
kind: Service
metadata:
  name: service-nextcloud
spec:
  selector:
    app: nextcloud
  type: LoadBalancer
  ports:
    - name: http
      protocol: TCP
      port: 81
      targetPort: 80
      nodePort: 30081  # Pas requis avec le pilote 'Docker'

Kubernetes – Introduction (suite)

👉 Action 2.2 – Interaction avec l’amas (cluster) de nœuds (les serveurs)

La commande kubectl

kubectl get nodes

# Résultat:
# NAME           STATUS   ROLES                  AGE    VERSION
# monCluster     Ready    control-plane,master   106s   v1.20.0

NOTE: Selon la configuration du cluster, il est possible qu’il n’y ait qu’un seul nœud, le master/worker (serveur maître/ouvrier) qui est le gestionnaire de l’orchestration et aussi le nœud ouvrier.

Action 2.3 – Obtenir la liste des ‘pods’

Le pod est une abstraction du conteneur.

kubectl get pod

# Résultat:
# No resources found in default namespace.

Note: Vide, nous n’avons pas encore lancé de déploiement.

Action 2.4 – Obtenir la liste des ‘services’

kubectl get services

# Résultat:
# NAME         TYPE        CLUSTER-IP   EXTERNAL-IP   PORT(S)   AGE
# kubernetes   ClusterIP   10.96.0.1    <none>        443/TCP   7m15s

Note: Un seul service, par défaut, qui renseigne sur le réseau de l’amas.

Nous allons maintenant ajouter des pods à notre système.

Action 2.5 – Afficher l’aide de la commande create

kubectl create -h

# Résultat:
# Create a resource from a file or from stdin.
#
# JSON and YAML formats are accepted.
#
# Examples:
#   # Create a pod using the data in pod.json.
#   kubectl create -f ./pod.json
#
#   # Create a pod based on the JSON passed into stdin.
#   cat pod.json | kubectl create -f -
#
#   # Edit the data in docker-registry.yaml in JSON then create the resource using the edited data.
#   kubectl create -f docker-registry.yaml --edit -o json
#
# Available Commands:
#   clusterrole         Create a ClusterRole.
#   clusterrolebinding  Create a ClusterRoleBinding for a particular ClusterRole
#   configmap           Create a configmap from a local file, directory or literal value
#   cronjob             Create a cronjob with the specified name.
#   deployment          Create a deployment with the specified name.
#   job                 Create a job with the specified name.
# ...

NOTE: Avec Kubernetes, le pod est la plus petite unité possible d’une application. Ils sont habituellement créés par l’intermédiaire d’un deployment. L’objet deployment permet d’assurer la présence constante des pods constituant une application.

Action 2.5.1a – Créer un pod

kubectl run ma-alpine --image=alpine

# Résultat:
# pod/ma-alpine created

kubectl get pod
# NAME        READY   STATUS              RESTARTS   AGE
# ma-alpine   0/1     ContainerCreating   0          5s

kubectl get pod
# NAME        READY   STATUS             RESTARTS   AGE
# ma-alpine   0/1     CrashLoopBackOff   1          9s

Note: Le Pod de type ‘alpine’ n’a rien à exécuter alors il est terminé puis, redémarré à l’infini.

Nous allons l’effacer:

kubectl delete pod ma-alpine

# Résultat:
# pod "ma-alpine" deleted

Alternative de création pour prévenir le ‘CrashLoopBackOff’:

kubectl run ma-alpine --image=alpine --restart=Never

kubectl get pods
# NAME        READY   STATUS      RESTARTS   AGE
# ma-alpine   0/1     Completed   0          34s

Action 2.5.1b – Générer un manifeste YAML à partir d’une commande en ligne

kubectl run ma-alpine --image=alpine --restart=Never --dry-run=client -oyaml

# =========================================================================
# Résultat à l'écran:
# apiVersion: v1
# kind: Pod
# metadata:
#   labels:
#     run: ma-alpine
#   name: ma-alpine
# spec:
#   containers:
#   - image: alpine
#     name: ma-alpine
#     resources: {}
#   dnsPolicy: ClusterFirst
#   restartPolicy: Never
# status: {}
# =========================================================================

# Sauvegarder le résultat dans un fichier
kubectl run ma-alpine --image=alpine --restart=Never --dry-run=client -oyaml > creer-pod-alpine.yaml

# NOTE: Nous utiliserons des manifestes un peu plus tard pour créer des ressources K8s
# Par exemple
kubectl delete pod ma-alpine
kubectl apply -f creer-pod-alpine.yaml

Action 2.5.2 – Créer un pod ‘interactif’

kubectl run ma-alpine -it --image=alpine
# / # exit

# Pour s'y reconnecter:
kubectl attach ma-alpine -c ma-alpine -i -t

Tester avec Ctrl+PQ

Action 2.6 – Créer un pod à partir d’un déploiement

# Syntaxe:
# kubectl create deployment NAME --image=image [--dry-run=client] [options]

kubectl create deployment serveur-web --image=nginx

# Résultat:
# deployment.apps/serveur-web created

# NOTE: voici le regex du nom
# [a-z0-9]([-a-z0-9]*[a-z0-9])?(\.[a-z0-9]([-a-z0-9]*[a-z0-9])?)*')

Note: Comme pour Docker, les images sont téléchargées à partir de hub.docker.com.

Action 2.7 – Afficher les déploiements et les pods

kubectl get deployment
# NAME          READY   UP-TO-DATE   AVAILABLE   AGE
# serveur-web   1/1     1            1           91s

kubectl get pod
# NAME                           READY   STATUS    RESTARTS   AGE
# serveur-web-54bf66d477-4gxtx   1/1     Running   0          3m33s

NOTE: Entre le déploiement et le pod, il y a une autre couche d’abstraction nommée replicaset.

kubectl get replicaset

# NAME                     DESIRED   CURRENT   READY   AGE
# serveur-web-54bf66d477   1         1         1       8m40s

Le replicaset permet de gérer les répliques – le nombre d’instances – d’un pod.

NOTE: Nous n’avons pas à interagir avec les replicaset. Nous le ferons avec les déploiements et les pods.

Action 2.7.2 – Interagir avec un pod

kubectl exec -it serveur-web-54bf66d477-8ctwr -- bash

Action 2.7.3 – Exposer le port du serveur Web via le(s) pod(s)

kubectl expose deployment serveur-web --port=80

kubectl get svc -owide
# NAME             TYPE           CLUSTER-IP       EXTERNAL-IP   PORT(S)        AGE    SELECTOR
# kubernetes       ClusterIP      10.96.0.1        <none>        443/TCP        156m   <none>
# serveur-web      ClusterIP   -->10.111.198.207   <none>        80/TCP         21m    app=serveur-web

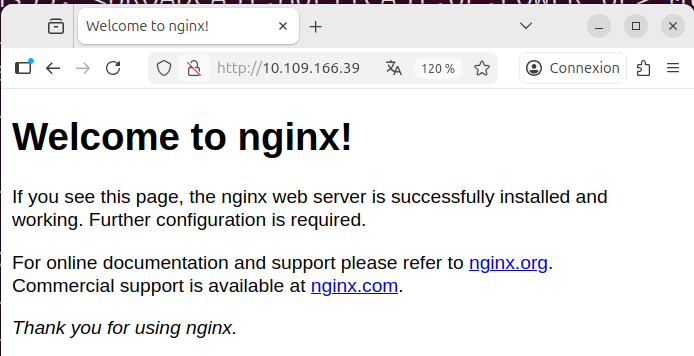

curl 10.111.198.207

# Résultat:
# <!DOCTYPE html>
# <html>
# <head>
# <title>Welcome to nginx!</title>
# ...
# <p><em>Thank you for using nginx.</em></p>
# </body>
# </html>

# Changer le nombre de réplicats:
kubectl scale deploy serveur-web --replicas=5

kubectl get pods -owide

Résumé

Prenons une pause ici pour mettre le tout en contexte. Qu’avons-nous fait? Nous avons démarré un service Web. Au départ il se peut que le service soit peu sollicité.

Avec le temps, si nous sommes chanceux, il sera de plus en plus sollicité. Puis à un certain moment, l’unique instance de notre service ne sera plus en mesure de répondre à la demande, nous devenons de plus en plus populaires.

Avec notre amas Kubernetes, il sera facile de dupliquer le service web sur d’autres serveurs.

En bref:

Un Deployment permet la gestion d’un ReplicaSet
Un ReplicaSet permet la gestion de tous les duplicatas d’un Pod
Un Pod est une abstraction d’un conteneur

Et tout ce qui est sous le déploiement est géré par Kubernetes.

Voici la suite.

2.8 – Le manifeste de déploiement – un fichier YAML

Pour assurer la gestion correcte du déploiement, K8s a généré un manifeste de déploiement. Plus tard, nous verrons comment renseigner nos propres manifestes. Ce schéma contient des informations telles que: le nombre de duplicatas requis, la version des images, les ports exposés, etc.

Le fichier est constitué de trois sections:

Les Métadonnées (metadata:)
Les spécifications (spec:)
Ainsi que l’état du système (status:)

Les informations des manifestes sont stockées sur le nœud maître dans la bibliothèque etcd.

Action 2.8.1 – Édition du manifeste de déploiement

kubectl edit deployment serveur-web

# ---
# Please edit the object below. Lines beginning with a '#' will be ignored,
# and an empty file will abort the edit. If an error occurs while saving this file will be
# reopened with the relevant failures.
#
# apiVersion: apps/v1
# kind: Deployment
# metadata:
#   annotations:
#     deployment.kubernetes.io/revision: "1"
#   creationTimestamp: "2021-02-14T20:43:58Z"
#   generation: 1
#   labels:
#     app: serveur-web
#   name: serveur-web
#   namespace: default
#   resourceVersion: "1827"
#   uid: 6384e7aa-0e00-4313-b485-cc8d1212e720
# spec:
#   progressDeadlineSeconds: 600
#   replicas: 1
#   revisionHistoryLimit: 10
#   selector:
#     matchLabels:
#       app: serveur-web
#   strategy:
#     rollingUpdate:
#       maxSurge: 25%
#       maxUnavailable: 25%
#     type: RollingUpdate
#   template:
#     metadata:
# ...

NOTE: Lors de la création du déploiement, k8s a généré un fichier de configuration avec des valeurs par défaut.

Action 2.9 – Apportons une modification au fichier de configuration

Version nginx:1.18-alpine-perl

Remplacer la ligne: - image: nginx par - image: nginx:1.18-alpine-perl

NOTE: Nous sommes dans ‘vi’. Il faut appuyer sur la touche ‘i’ pour passer en mode édition.

kubectl edit deployment serveur-web

# Remplacer: - image: nginx par, - image: nginx:1.18-alpine-perl

#     spec:
#       containers:
#       - image: nginx:1.18-alpine-perl
#         imagePullPolicy: Always
#         name: nginx

NOTE: Dans l’éditeur ‘vi’. Pour enregistrer et quitter: ‘ESC:wq’.

Il est possible de renseigner un autre éditeur via la variable d’environnement “KUBE_EDITOR”

export KUBE_EDITOR="code -w"
export KUBE_EDITOR="nano"

kubectl edit deployment serveur-web
# deployment.apps/serveur-web edited

Action 2.10 – Afficher le résultat

kubectl get pod
# NAME                           READY   STATUS    RESTARTS   AGE
# serveur-web-6589df7667-vzzq4   1/1     Running   0          101s

NOTE: Remarquez la modification du nom du ‘pod’. De plus, suite à la modification, le déploiement a été automatique.

Action 2.11 – Afficher l’historique des duplicatas

kubectl get replicaset
# NAME                     DESIRED   CURRENT   READY   AGE
# serveur-web-54bf66d477   0         0         0       54m
# serveur-web-6589df7667   1         1         1       4m56s

NOTE: Pas de ‘pods’ dans la version précédente: serveur-web-54bf66d477 0 0 0 54m

Action 2.11.2 – Afficher le log d’un pod

kubectl logs serveur-web-54bf66d477-8ctwr

# Résultat:
# /docker-entrypoint.sh: /docker-entrypoint.d/ is not empty, will attempt to perform configuration
# /docker-entrypoint.sh: Looking for shell scripts in /docker-entrypoint.d/
# /docker-entrypoint.sh: Launching /docker-entrypoint.d/10-listen-on-ipv6-by-default.sh
# 10-listen-on-ipv6-by-default.sh: info: Getting the checksum of /etc/nginx/conf.d/default.conf
# 10-listen-on-ipv6-by-default.sh: info: Enabled listen on IPv6 in /etc/nginx/conf.d/default.conf
# /docker-entrypoint.sh: Launching /docker-entrypoint.d/20-envsubst-on-templates.sh
# /docker-entrypoint.sh: Launching /docker-entrypoint.d/30-tune-worker-processes.sh
# /docker-entrypoint.sh: Configuration complete; ready for start up

Action 2.11.3 – Obtenir une liste exhaustive d’informations sur un pod

kubectl describe pod serveur-web-54bf66d477-8ctwr

# Résultat:
# Name:         serveur-web-54bf66d477-8ctwr
# Namespace:    default
# Priority:     0
# Node:         minikube/192.168.99.100
# Start Time:   Sat, 20 Mar 2021 17:47:22 -0400
# Labels:       app=serveur-web
#               pod-template-hash=54bf66d477
# Annotations:  <none>
# Status:       Running
# IP:           172.17.0.2
# IPs:
#   IP:           172.17.0.2
# Controlled By:  ReplicaSet/serveur-web-54bf66d477
# Containers:
#   nginx:
# ...

Note: Il est possible d’appliquer la commande précédente sur d’autres objets. Par exemple, kubectl describe deployments.

Labo 2.12 – Exercice

Renseigner 3 duplicatas dans le schéma puis, afficher la liste des pods.

Action 2.13 – Effacer un déploiement

kubectl delete deployment serveur-web

kubectl get deployment
kubectl get replicaset
kubectl get pod

3 – Les manifestes de K8s

Qu’est-ce qu’un Manifeste Kubernetes ?

Un manifeste Kubernetes est un fichier YAML qui décrit l’état désiré d’une ressource.

Structure commune :

apiVersion:  <version-api>          # Version de l'API, voir le tableau à la fin de ce document.
kind:        <type-ressource>       # Type de ressource: pod, service, configmap, secret, deployment, ...
metadata:                           # Nom, labels, annotations
  name:      <nom-ressource>        # Nom de la ressource (requis!)
  namespace: <nom-espace-de-nom>    # Indique le 'NS' dans lequel la ressource sera créée (optionnel)
  labels:                           # Paires de clés pour organiser et sélectionner les objets K8s
    clé: valeur
    clé: valeur
spec:                               # Spécification (état désiré) de la ressource, en fonction de 'kind'

3.0 – Manifeste d’un Pod

Action 3.0.1 – Manifeste d’un Pod, renseigner le fichier uneAlpine.yml

# ------------------------------------------------------------
# Fichier: uneAlpine.yml
# Exemple d'un manifeste pour un Pod avec des variables d'env.
# k apply -f uneAlpine.yml
# k logs meta-une-alpine
# ------------------------------------------------------------
apiVersion: v1
kind: Pod
# Section 1 - Les Méta-données
metadata:
  name: meta-une-alpine
# Section 2 - Les spécifications
spec:
  containers:
  - name: ma-alpine
    image: alpine
    command: ["/bin/sh", "-c",  "env"]
    env:
    - name: ENV01
      value: YoDouloudou
    - name: ENV02
      value: Coucou
  restartPolicy: Never

Note: Remarquer le type du manifeste – kind: Pod.

Action 3.0.2 – Déployer le système

kubectl apply -f uneAlpine.yml
# pod/meta-une-alpine created

kubectl get pod
# NAME                           READY   STATUS      RESTARTS   AGE
# meta-une-alpine                0/1     Completed   0          92s

Note: Remarquer le ‘STATUS: Completed’

Action 3.0.3 – Afficher les logs du déploiement précédent

kubectl logs meta-une-alpine

# Résultat:
# KUBERNETES_PORT=tcp://10.96.0.1:443
# NGINX_SERVICE_SERVICE_PORT=80
# ENV01=YoDouloudou
# ENV02=Coucou

Action 3.0.3.1 – Faire un test

kind: Pod
# Section 1 - Les Méta-données
metadata:
  # Placer 'name' en commentaire et appliquer le manifeste
  #name: meta-une-alpine

Résultat?

Action 3.0.3.2 – Effacer le résultat d’un manifeste

kubectl delete -f nomDuManifeste.yml

Action 3.0.4 – Manifeste d’un Pod avec deux conteneurs

Fichier alpine-v2.yml:

# ---------------------------------------------------------
# Fichier: alpine-v2.yml
# Auteur:  Alain Boudreault
# Exemple d'un manifeste avec deux conteneurs dans un Pod
# ---------------------------------------------------------
# Lister les conteneurs d'un Pod
# $ k get pods alpine-v2 -o json > resultat.json
# $ k describe po alpine-v2

apiVersion: v1
kind: Pod
metadata:
  name: alpine-v2
  # namespace: default
spec:
  containers:
  - image: alpine
    name: conteneur-alpine01
    stdin: true
    tty: true
#  restartPolicy: Always
  - image: alpine
    # Fournir une tâche à exécuter pour le conteneur
    # Sinon, il va s'arrêter.
    command: [ "/bin/sh", "-c", "while true; do sleep 5; done;" ]
    imagePullPolicy: IfNotPresent
    name: conteneur-alpine02
  restartPolicy: Always

Afficher le résultat:

kubectl get pod
# NAME                           READY   STATUS      RESTARTS   AGE
# alpine-v2                      2/2     Running     0          7m30s

Action 3.0.5 – Obtenir les détails du pod précédent

kubectl get pods alpine-v2 -o json > resultat.json

Voici un extrait du fichier resultat.json:

"spec": {
    "containers": [
        {
            "image": "alpine",
            "imagePullPolicy": "Always",
            "name": "conteneur-alpine01",
            "resources": {},
            "stdin": true,
            "terminationMessagePath": "/dev/termination-log",
            "terminationMessagePolicy": "File",
            "tty": true,
            "volumeMounts": [
                {
                    "mountPath": "/var/run/secrets/kubernetes.io/serviceaccount",
                    "name": "default-token-z4rpp",
                    "readOnly": true
                }
            ]
        },
        {
            "command": [
                "/bin/sh",
                "-c",
                "while true; do sleep 5; done;"
            ],
            "image": "alpine",
            "imagePullPolicy": "IfNotPresent",
            "name": "conteneur-alpine02",
            "resources": {},
            "terminationMessagePath": "/dev/termination-log",
            "terminationMessagePolicy": "File",
            "volumeMounts": [
                {
                    "mountPath": "/var/run/secrets/kubernetes.io/serviceaccount",
                    "name": "default-token-z4rpp",
                    "readOnly": true
                }
            ]
        }
    ],

Action 3.0.5.1 – Extraire des informations du résultat JSON

Par exemple, la liste des conteneurs:

# 1 - Liste des conteneurs pour un Pod:
kubectl get pods pod-name -o jsonpath='{.spec.containers[*].name}'

# 2 - Liste des conteneurs de tous les Pods:
kubectl get pods -o jsonpath="{.items[*].spec.containers[*].name}"

# 3 - Liste des conteneurs par Pod de l'espace de nom par défaut - pretty:
kubectl get pods -o=jsonpath='{range .items[*]}{"\n"}{.metadata.name}{":\t"}{range .spec.containers[*]}{.name}{", "}{end}{end}' | sort

# 4 - Liste des conteneurs par Pod de tous les espaces de nom:
kubectl get pods --all-namespaces -o=jsonpath='{range .items[*]}{"\n"}{.metadata.name}{":\t"}{range .spec.containers[*]}{.name}{", "}{end}{end}' | sort

Référence: kubernetes

Action 3.0.6 – Exécuter une commande dans un conteneur

Lorsque le Pod en possède plusieurs:

kubectl exec -it alpine-v2 --container conteneur-alpine01 -- /bin/sh

Note: Les deux conteneurs utilisent l’adresse IP du Pod.

3.0.7a – Utilisation d’un conteneur d’initialisation

# ---------------------------------------------------------
# Fichier: demo-pod-init.yml
# Auteur:  Alain Boudreault
# Exemple d'un 'initContainer' qui copie un contenu externe
# vers le dossier racine du serveur nginx.
# ---------------------------------------------------------
apiVersion: v1
kind: Pod
metadata:
  name: pod-demo
spec:
  volumes:
  - name: shared-data
    emptyDir: {}
  initContainers:
  - name: demo-init
    image: busybox
    command: ['sh', '-c', 'wget -O /usr/share/data/index.html http://google.com']
    volumeMounts:
    - name: shared-data
      mountPath: /usr/share/data
  containers:
  - name: nginx
    image: nginx
    volumeMounts:
    - name: shared-data
      mountPath: /usr/share/nginx/html

kubectl apply -f demo-pod-init.yml
kubectl get pods
# NAME        READY   STATUS            RESTARTS   AGE
# pod-demo    0/1     PodInitializing   0          5s

kubectl get pods -owide
# NAME        READY   STATUS    RESTARTS   AGE    IP            NODE        NOMINATED NODE
# pod-demo    1/1     Running   0          2m7s   10.244.0.12   k8smaster   <none>

curl 10.244.0.12

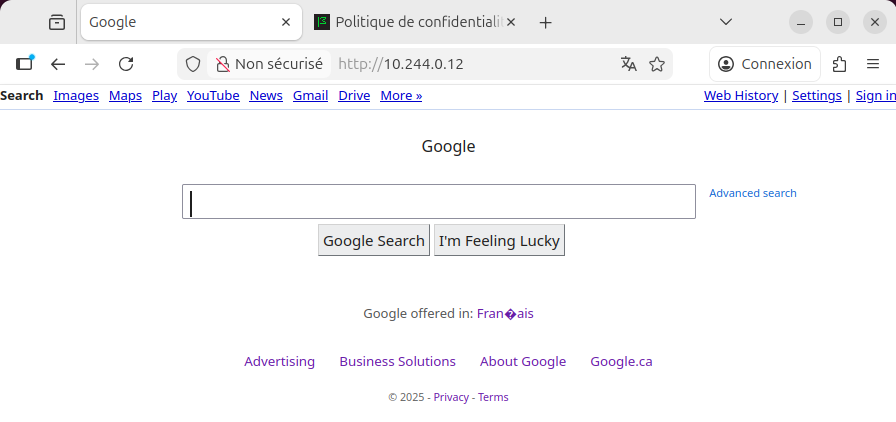

Action: Tester dans un fureteur sur le serveur

3.0.7b – Utilisation d’un autre conteneur d’initialisation

# ---------------------------------------------------------
# Fichier: mem-info.yml
# Auteur:  Alain Boudreault
# Exemple d'un 'initContainer' qui envoie le contenu
# de /proc/meminfo vers le dossier racine du serveur nginx
# ---------------------------------------------------------
apiVersion: v1
kind: Pod
metadata:
  name: plusieurs-pods
spec:
  volumes:
  - name: dossier-de-partage
    emptyDir: {}
  initContainers:
  - name: meminfo
    image: alpine
    restartPolicy: Always
    command: ['sh', '-c', 'sleep 5; while true; do cat /proc/meminfo > /usr/share/data/index.html; sleep 10; done;']
    volumeMounts:
    - name: dossier-de-partage
      mountPath: /usr/share/data
  containers:
  - name: nginx
    image: nginx
    volumeMounts:
    - name: dossier-de-partage
      mountPath: /usr/share/nginx/html

3.0.7c – Utilisation d’un autre conteneur d’initialisation

# ---------------------------------------------------------
# Fichier: init-via-git.yml
# Auteur:  Alain Boudreault
# Exemple d'un 'initContainer' qui clone le contenu
# d'un dépôt vers le dossier racine du serveur nginx
# ---------------------------------------------------------
apiVersion: v1
kind: Pod
metadata:
  name: nginx-super-init
spec:
  volumes:
  - name: www
  containers:
  - name: nginx-superminou
    image: nginx
    volumeMounts:
    - name: www
      mountPath: /usr/share/nginx/html/
  initContainers:
  - name: git
    image: alpine
    # Installation de git dans le conteneur, suivi d'un git clone vers le dossier de partage
    command: [ "sh", "-c", "apk add --no-cache git && git clone https://github.com/ve2cuy/superMinou /www" ]
    volumeMounts:
    - name: www
      mountPath: /www/

3.1 – Manifeste d’un déploiement

Action 3.1 – Manifeste d’un déploiement

Renseigner le fichier 3.1-deploiement-nginx.yml suivant:

# ---------------------------------------------------------
# Fichier: 3.1-deploiement-nginx.yml
# Auteur:  Alain Boudreault
# Déploiement de deux pods nginx version 1.16
# ---------------------------------------------------------
apiVersion: apps/v1
kind: Deployment
# Section 1 - Les Méta-données
metadata:
  name: nginx-deployment
  labels:
    app: nginx
# Section 2 - Les spécifications
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
      - name: nginx
        image: nginx:1.16
        ports:
        - containerPort: 80
# Section 3 - État du déploiement - sera complétée par K8s

Note: Remarquer – kind: Deployment

Action 3.2 – Renseigner le fichier service

Fichier 3.2-service-nginx.yml:

# -------------------------------------------------------------------------------------
# Fichier: 3.2-service-nginx.yml
# Auteur:  Alain Boudreault
# Voici comment exposer un service de type Cluster-IP -via un port- au réseau local K8s
# pour accéder aux pods nginx déployés dans le manifeste 3.1-deploiement-nginx.yml
# Le lien entre le service et les pods est fait via les labels:
#   selector:
#    app: nginx
# fait référence au label app: nginx dans le manifeste 3.1-deploiement-nginx.yml
# -------------------------------------------------------------------------------------
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  # fait référence au label app: nginx dans le manifeste 3.1-deploiement-nginx.yml
  selector:
    app: nginx
  ports:
    - protocol: TCP
      # Port à exposer au reseau local K8s
      port: 80
      # Port du conteneur - containerPort
      targetPort: 80

Note: Remarquer – kind: Service

Action 3.3 – Appliquer les schémas

Nous allons maintenant appliquer nos deux schémas: le déploiement et le service.

kubectl apply -f 3.1-deploiement-nginx.yml
# deployment.apps/nginx-deployment created

kubectl apply -f 3.2-service-nginx.yml
# service/nginx-service created

kubectl get deployment
# NAME               READY   UP-TO-DATE   AVAILABLE   AGE
# nginx-deployment   2/2     2            2           62s

kubectl get service
# NAME            TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)   AGE
# kubernetes      ClusterIP   10.96.0.1       <none>        443/TCP   26d
# nginx-service   ClusterIP   10.108.129.91   <none>        80/TCP    82s

Action 3.4 – Vérifier que le service achemine bien les requêtes

kubectl describe service nginx-service

# Name:              nginx-service
# Namespace:         default
# Labels:            <none>
# Annotations:       <none>
# Selector:          app=nginx
# Type:              ClusterIP
# IP:                10.108.129.91
# Port:              <unset>  80/TCP
# TargetPort:        80/TCP
# Endpoints:         172.17.0.2:80,172.17.0.5:80
# Session Affinity:  None
# Events:            <none>

Note: Remarquer la ligne Endpoints: 172.17.0.2:80,172.17.0.5:80. Les requêtes seront envoyées vers deux pods sur leur port 80.

Action 3.5 – Vérifier l’adresse IP des deux pods

kubectl get pod -o wide

# NAME                               READY   STATUS    RESTARTS   AGE   IP           NODE
# nginx-deployment-f4b7bbcbc-qt8kd   1/1     Running   0          12m   172.17.0.5   minikube
# nginx-deployment-f4b7bbcbc-tcr7l   1/1     Running   0          12m   172.17.0.2   minikube

Action: Tester dans le fureteur disponible sur le serveur:

Action 3.6 – Obtenir le schéma complet du déploiement

Il est disponible dans le etcd:

kubectl get deployment nginx-deployment -o yaml > nginx-dep-info.yml

Action 3.7 – Exposer nginx au monde extérieur

Service type: LoadBalancer

En rappel, voici la configuration de service-nginx:

nginx-service   ClusterIP   10.108.129.91   <none>        80/TCP    26m

Voici une version modifiée du fichier 3.2-service-nginx.yml de l’action 3.2:

# --------------------------------------------------------------------------------------
# Fichier: 3.7-service-nginx-LB.yml
# Auteur:  Alain Boudreault
# Voici comment exposer un service de type LoadBalancer -via un port- au reseau local K8s
# pour accéder aux pods nginx déployés dans le manifeste 3.1-deploiement-nginx.yml
# Le lien entre le service et les pods est fait via les labels:
#   selector:
#    app: nginx
# fait référence au label app: nginx dans le manifeste 3.1-deploiement-nginx.yml
# --------------------------------------------------------------------------------------
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
    app: nginx
  # Ajout 1
  type: LoadBalancer
  ports:
    - protocol: TCP
      # Port à exposer au reseau local K8s
      port: 80
      # Port du conteneur
      targetPort: 80
      # ajout 2 - port externe.  Doit être entre 30000 et 32767
      nodePort: 30000

Action 3.8 – Appliquer le schéma modifié

kubectl apply -f 3.7-service-nginx-LB.yml
# service/nginx-service configured

kubectl get service
# NAME            TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
# kubernetes      ClusterIP      10.96.0.1       <none>        443/TCP        26d
# nginx-service   LoadBalancer   10.108.129.91   <pending>     80:30000/TCP   60m

Note: Remarquer que nginx-service est maintenant de type LoadBalancer. Remarquer aussi que ‘EXTERNAL-IP’ est <pending> car sous Minikube, la gestion des adresses externes est légèrement différente. Nous aurons une étape de plus à réaliser avant que le serveur Web soit disponible via notre poste de travail.

~~Action 3.9 – Attribuer une adresse IP externe à nginx-service~~

minikube service nginx-service

minikube service list

# Note: Sous Docker_Desktop+Kubernetes, le tunnel vers votre machine sera automatique
# et le service accessible via 'localhost'

# |-------------|---------------|--------------|-----------------------------|
# |  NAMESPACE  |     NAME      | TARGET PORT  |             URL             |
# |-------------|---------------|--------------|-----------------------------|
# | default     | kubernetes    | No node port |
# | default     | nginx-service |           80 | http://192.168.59.100:30000 |
# | kube-system | kube-dns      | No node port |
# |-------------|---------------|--------------|-----------------------------|

# Note: Selon la version de minikube et/ou du pilote de VM, il est possible
# que le fureteur soit lancé automatiquement.

NOTE: En classe, (D139) nous avons remarqué que le ‘tunneling’ de services ne fonctionnait pas avec le driver ‘docker’. Voir:

https://minikube.sigs.k8s.io/docs/handbook/accessing/
https://stackoverflow.com/questions/40767164/expose-port-in-minikube
https://serverfault.com/questions/1052349/unable-to-connect-to-minikube-ingress-via-minikube-ip

Action 3.10 – Consolidation des deux schémas

Renseigner le fichier 3.10-nginx-dep+service.yml:

# -----------------------------------------------------------
# Fichier: 3.10-nginx-dep+service.yml
# Auteur:  Alain Boudreault
# -----------------------------------------------------------
# Voici la version consolidée de:
#    3.1-deploiement-nginx.yml et
#    3.7-service-nginx-LB.yml
# -----------------------------------------------------------
apiVersion: apps/v1
kind: Deployment
# Section 1 - Les Méta-données
metadata:
  name: nginx-deployment
  # Les 'labels' ici, sont facultatifs.
  labels:
    app: nginx-app
# Section 2 - Les spécifications
spec:
  replicas: 4
  selector:
    matchLabels:
      # Le label app doit correspondre à celui de la ligne 21
      app: nginx-app-label
  template:
    metadata:
      labels:
      # Le label app doit correspondre à celui de la ligne 16
        app: nginx-app-label
    spec:
      containers:
      - name: conteneur-nginx
        image: nginx
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: nginx-service
spec:
  selector:
      # Le selector app doit correspondre au matchLabel de la ligne 16
      # Note: Il est aussi possible d'utiliser le nom d'un Pod.
    app: nginx-app-label
  # Ajout 1
  type: LoadBalancer
  ports:
    - protocol: TCP
      # Port à exposer au réseau local K8s
      port: 80
      # Port du conteneur
      targetPort: 80
      # ajout 2 - port externe.  Doit être entre 30000 et 32767
      nodePort: 30080

Labo 3.11 – Exercice

Effacer les déploiements précédents, redéployer à partir du fichier 3.10 et tester le service Web.

Labo 3.12 – Exercice

Remplacer l’image nginx utilisée dans le fichier de labo 3.11 par alainboudreault/phpweb et augmenter le nombre de duplicatas à 20.

Tester dans deux fureteurs différents
Actualiser la page des fureteurs plusieurs fois
Tester dans un terminal: curl http://192.168.99.100:30080/info.php

Référence 01 – K8S: Type de ressources

NOM	NOM COURT	VERSION API	NAMESPACED	KIND
`bindings`		v1	true	Binding
`componentstatuses`	`cs`	v1	false	ComponentStatus
`configmaps`	`cm`	v1	true	ConfigMap
`endpoints`	`ep`	v1	true	Endpoints
`events`	`ev`	v1	true	Event
`limitranges`	`limits`	v1	true	LimitRange
`namespaces`	`ns`	v1	false	Namespace
`nodes`	`no`	v1	false	Node
`persistentvolumeclaims`	`pvc`	v1	true	PersistentVolumeClaim
`persistentvolumes`	`pv`	v1	false	PersistentVolume
`pods`	`po`	v1	true	Pod
`podtemplates`		v1	true	PodTemplate
`replicationcontrollers`	`rc`	v1	true	ReplicationController
`resourcequotas`	`quota`	v1	true	ResourceQuota
`secrets`		v1	true	Secret
`serviceaccounts`	`sa`	v1	true	ServiceAccount
`services`	`svc`	v1	true	Service
`daemonsets`	`ds`	apps/v1	true	DaemonSet
`deployments`	`deploy`	apps/v1	true	Deployment
`replicasets`	`rs`	apps/v1	true	ReplicaSet
`statefulsets`	`sts`	apps/v1	true	StatefulSet
`horizontalpodautoscalers`	`hpa`	autoscaling/v2	true	HorizontalPodAutoscaler
`cronjobs`	`cj`	batch/v1	true	CronJob
`jobs`		batch/v1	true	Job
`ingresses`	`ing`	networking.k8s.io/v1	true	Ingress
`networkpolicies`	`netpol`	networking.k8s.io/v1	true	NetworkPolicy
`storageclasses`	`sc`	storage.k8s.io/v1	false	StorageClass

# NOTE: Il est possible d'obtenir cette liste à partir du CLI de K8S:
kubectl api-resources

Ressources

Prochain document: K8s-partie2
