K8S – LoadBalancer externe + Traefik
1 – Mise en situation
Kubernetes ne m’offre pas de service de balance de charge (load balancer externe au réseau K8s) pour plusieurs applications qui partagent le même point d’entrée (une seule adresse IP/même port).
La raison étant que ces services sont habituellement intégrés aux systèmes des fournisseurs Infonuagique: Google Cloud, Azure, AWS, etc.
En labo, nous avons utilisé le tunnel ‘kubectl port-forward service/…’ ou bien celui de Docker Desktop/K8s comme solution externe.
Pour le déploiement natif d’un amas K8S, il faut se rabattre sur des solutions tierces.
Par exemple: metallb, etc.
2 – Installation de MetalLB
2.1 – Installation
# Sur le cluster K8S suivant:
kubectl get nodes
# Résultat:
# NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP
# k8s01 Ready control-plane 155d v1.25.3 192.168.2.51 <none>
# k8s02 Ready worker 155d v1.25.3 192.168.2.52 <none>
# k8s03 Ready worker 155d v1.25.3 192.168.2.53 <none>
# k8s04 Ready worker 155d v1.25.3 192.168.2.54 <none>
# k8s05 Ready worker 155d v1.25.3 192.168.2.55 <none>
# ---------------------------------------------------------
# Installer metallb (LoadBalancer externe)
# NOTE: Ajuster le numéro de version. Référence: https://metallb.io/installation/
kubectl apply -f https://raw.githubusercontent.com/metallb/metallb/v0.15.3/config/manifests/metallb-native.yaml
# Résultat:
# namespace/metallb-system created
# customresourcedefinition.apiextensions.k8s.io/addresspools.metallb.io created
# customresourcedefinition.apiextensions.k8s.io/bfdprofiles.metallb.io created
...
metallb-webhook-configuration created
# ---------------------------------------------------------
# Afficher les ressources de l'espace de nom du LB
kubectl get all -n metallb-system -o wide
# Résultat:
# NAME READY STATUS RESTARTS AGE IP NODE
# pod/controller-844979dcdc-64nms 1/1 Running 0 5m46s 10.244.77.5 k8s04
# pod/speaker-7r8bw 1/1 Running 0 5m46s 192.168.2.55 k8s05
# pod/speaker-8n5x5 1/1 Running 0 5m46s 192.168.2.52 k8s02
# pod/speaker-md92s 1/1 Running 0 5m45s 192.168.2.53 k8s03
# pod/speaker-rb4wh 1/1 Running 0 5m45s 192.168.2.54 k8s04
# pod/speaker-sth9t 1/1 Running 0 5m46s 192.168.2.51 k8s01
#
# NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE SELECTOR
# service/webhook-service ClusterIP 10.103.93.242 <none> 443/TCP 6m10s component=controller
#
# NAME DESIRED CURRENT READY UP-TO-DATE AVAILABLE NODE SELECTOR AGE CONTAINERS IMAGES SELECTOR
# daemonset.apps/speaker 5 5 5 5 5 kubernetes.io/os=linux 6m10s speaker quay.io/metallb/speaker:v0.13.9 app=metallb,component=speaker
#
# NAME READY UP-TO-DATE AVAILABLE AGE CONTAINERS IMAGES SELECTOR
# deployment.apps/controller 1/1 1 1 6m10s controller quay.io/metallb/controller:v0.13.9 app=metallb,component=controller
#
# NAME DESIRED CURRENT READY AGE CONTAINERS IMAGES SELECTOR
# replicaset.apps/controller-844979dcdc 1 1 1 5m46s controller quay.io/metallb/controller:v0.13.9 app=metallb,component=controller,pod-template-hash=844979dcdc
2.2 – Renseigner la plage IP
Il faut maintenant renseigner la plage d’adresse IP que MetalLB pourra utiliser comme points d’entrées. Ce sont des adresses valides et disponibles dans votre réseau local.
nano metallb-config.yaml
2.2.1 – Coller le manifeste suivant et sauvegarder
NOTE: Pour la plage d’adresses, il faut utiliser les IP disponibles dans le laboratoire.
🛑 NOTE IMPORTANTE: Les adresses IP disponibles au D139 pour réaliser ce laboratoire sont situées entre 192.168.139.100 et 192.168.139.254. L’enseignant va attribuer deux (2) adresses IP par station de travail.
apiVersion: metallb.io/v1beta1
kind: IPAddressPool
metadata:
name: mon-premier-groupe-adresses-d139
namespace: metallb-system
spec:
addresses:
# Attention, utiliser la plage fournie en laboratoire!!
- 192.168.139.90-192.168.139.99
autoAssign: true # défaut: true, mais explicite c'est mieux
avoidBuggyIPs: true # évite .0 et .255
---
apiVersion: metallb.io/v1beta1
kind: L2Advertisement
metadata:
name: first-pool-l2adv
namespace: metallb-system
labels:
env: lab
spec:
ipAddressPools:
- mon-premier-groupe-adresses-d139
💡 Le rôle de L2Advertisement
Indique à MetalLB quels pools d’IPs annoncer et sur quelles interfaces/nœuds. Sans quoi, MetalLB ne sait pas qu’il doit annoncer les adresses d’IPAddressPool, même si celles-ci sont bien configurées.
💡Comportement sans L2Advertisement
Sans cette ressource, aucune IP ne sera annoncée en ARP/NDP → les LoadBalancers auront une IP assignée, mais elle sera injoignable depuis le réseau.
2.2.2 – Appliquer le manifeste
kubectl apply -f Metallb-config.yaml
2.5 Tester le loadbalancer de type métal
kubectl expose deployment nginx-deployment \
--name=nginx-service \
--type=LoadBalancer \
--port=80 \
--target-port=80
kubectl expose deployment nginx-deployment \
--name=nginx-service \
--type=LoadBalancer \
--port=80 \
--target-port=80
kubectl get services
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
kubernetes ClusterIP 10.96.0.1 <none> 443/TCP 28m
nginx-service LoadBalancer 10.109.182.2 192.168.139.91 80:31429/TCP 3s
## --> Remarquer EXTERNAL-IP = 192.168.139.91
3 – Installation d’un Ingress (reverse proxy) Traefik sur K8S
NOTE: 👉 La solution la plus simple est d’installer via helm. Voir ici pour l’installation de helm
Installation de helm sous Linux-Ubuntu:
$ sudo snap install helm --classic
3.1 – Déploiement d’un service ingress de type Traefik via Helm
- Ajouter le dépot Helm de Traefik
helm repo add traefik https://traefik.github.io/charts
helm repo update
- Renseigner le manifeste values.yaml suivant:
💡 NOTE: le fichier values.yaml' contient des informations qui vont être utilisées par helm` pour créer le manifeste de l’application.
ingressRoute:
dashboard:
enabled: true
matchRule: Host(`dashboard.labo420`)
entryPoints:
- web
providers:
kubernetesGateway:
enabled: true
gateway:
listeners:
web:
namespacePolicy:
from: All
- Installer traefik
kubectl create namespace traefik
helm install traefik traefik/traefik -f values.yaml --wait --namespace traefik
# Suite à des modifications au fichier values.yaml:
helm upgrade traefik traefik/traefik -n traefik -f values.yaml
# Pour désinstaller une application installée avec Helm
helm uninstall traefik --namespace traefik
kubectl delete namespace traefik
NOTE: Le ‘namespace’ est facultatif, sinon sera installé dans ‘default’
Il y a maintenant un service de type LoadBalancer qui roule et qui a obtenu une adresse IP (192.168.2.60) de MetalLB:
$ kgs -n traefik
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
traefik LoadBalancer 10.106.10.59 192.168.2.60 80:32343/TCP,443:32229/TCP 31m
Il est maintenant possible d’avoir accès au réseau k8s via cette adresse IP:

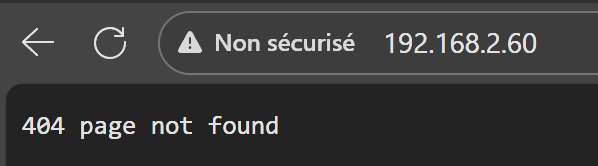

Note: Nous obtenons une erreur 404 car il n’y a pas encore de routes de définies. Par contre, cette réponse nous indique qu’il y a un service HTTP à l’entrée, sauf pour le ‘Dashboard’ via le nom de DNS dashboard.labo420.
- 👉 Ajouter l’entrée suivante au fichier hosts du poste de travail:
# Remplacer par l'adresse IP externe de votre 'load balancer' 192.168.139.92 dashboard.labo420 whoami.labo420 superminou.labo40 superpitou.labo420
NOTE: Dans le cas d’un déploiement sans load balancer, utiliser un port-forward:
kubectl port-forward -n traefik svc/traefik 80

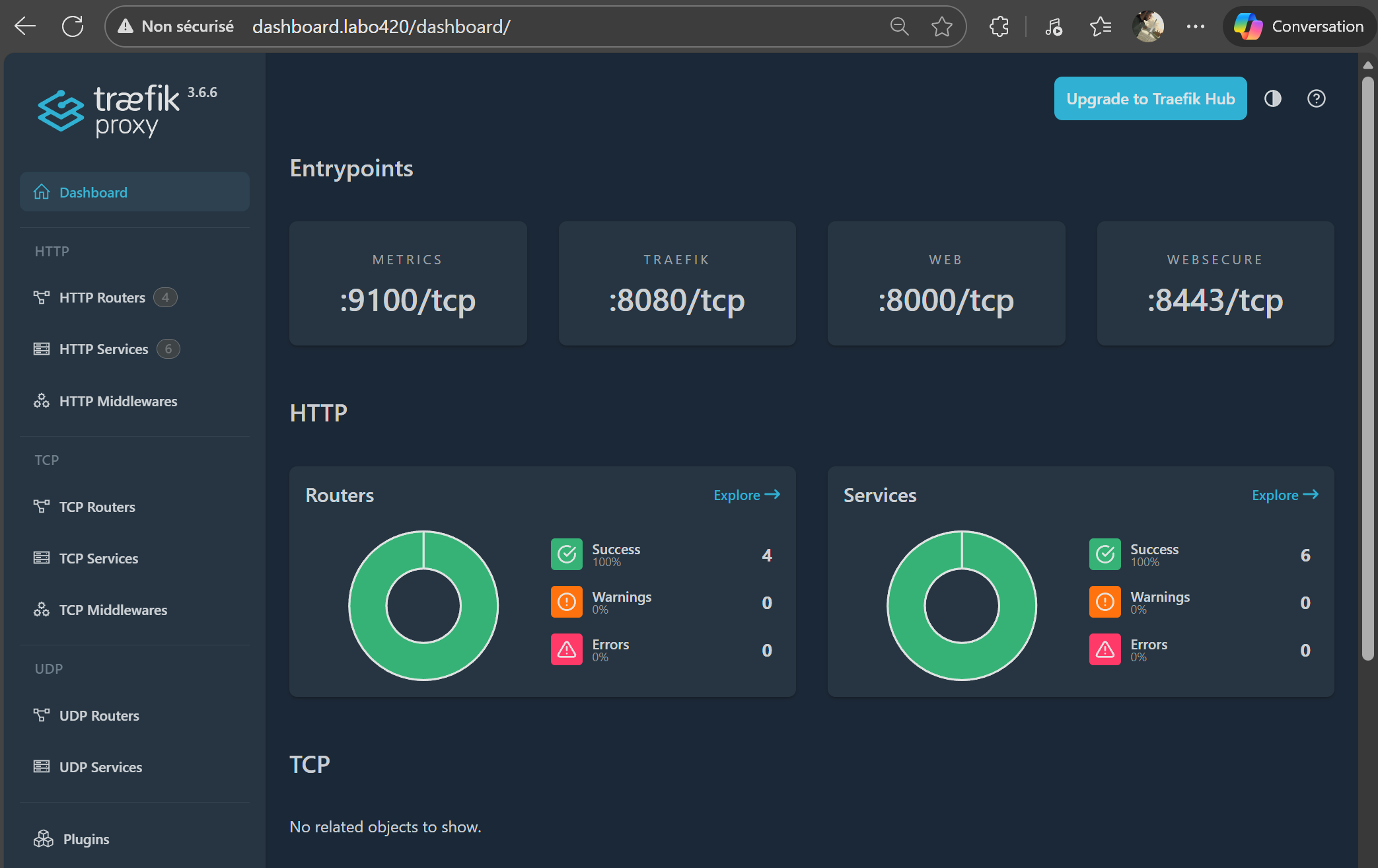

- Tester l’accès au Dashboard de Traefik
3.1.5 - Déployer un whoami standard (voir docum de Traefik)
# whoami.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
name: whoami
spec:
replicas: 2
selector:
matchLabels:
app: whoami
template:
metadata:
labels:
app: whoami
spec:
containers:
- name: whoami
image: traefik/whoami
ports:
- containerPort: 80
---
# whoami-service.yaml
apiVersion: v1
kind: Service
metadata:
name: whoami
spec:
ports:
- port: 80
selector:
app: whoami
---
# whoami-ingressroute.yaml
apiVersion: traefik.io/v1alpha1
kind: IngressRoute
metadata:
name: whoami
spec:
entryPoints:
- web
routes:
- match: Host(`whoami.labo420`)
kind: Rule
services:
- name: whoami
port: 80
- Appliquer le manifeste, renseigner le fichier hosts et tester le service
3.2 – Déployer un service Web (superMinou)
Manifeste SuperMinou
# Modifié pour la demo ingress
apiVersion: apps/v1
kind: Deployment
metadata:
name: superminou
labels:
app: un-superminou
spec:
replicas: 5
selector:
matchLabels:
mon-app: un-superminou
template:
metadata:
labels:
mon-app: un-superminou
spec:
containers:
- name: nginx
image: alainboudreault/superminou:latest
imagePullPolicy: Always
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: superminou-service
spec:
selector:
mon-app: un-superminou
# type: par defaut = ClusterIP, ce qui est requis pour le service ingress
ports:
- protocol: TCP
port: 80
targetPort: 80
Manifeste SuperPitou
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
mon-app: un-superpitou
name: super-pitou
spec:
replicas: 3
selector:
matchLabels:
mon-app: un-superpitou
template:
metadata:
labels:
mon-app: un-superpitou
spec:
volumes:
- name: webdata
emptyDir: {}
initContainers:
- name: web-content
image: busybox
volumeMounts:
- name: webdata
mountPath: "/webdata"
command: ["/bin/sh", "-c", 'echo "<h1>Je suis un super <font color=blue>PITOU</font></h1><hr/><h2>Servi par: <?php echo gethostname(); ?></h2>" > /webdata/index.php']
containers:
- image: php:8.0.3-apache-buster
name: php-apache
volumeMounts:
- name: webdata
mountPath: "/var/www/html"
---
apiVersion: v1
kind: Service
metadata:
name: superpitou-service
spec:
selector:
mon-app: un-superpitou
# type: par defaut = ClusterIP, ce qui est requis pour le service ingress
ports:
- protocol: TCP
port: 80
targetPort: 80
3.3 – Fichier: ingress-demo.yml
# whoami-ingressroute.yaml
apiVersion: traefik.io/v1alpha1
kind: IngressRoute
metadata:
name: super
spec:
entryPoints:
- web
routes:
- match: Host(`superminou.labo420`)
kind: Rule
services:
- name: superminou-service
port: 80
- match: Host(`superpitou.labo420`)
kind: Rule
services:
- name: superpitou-service
port: 80
kubectl apply -f ingress-demo.yml
# -----------------------------------------------------------
$ kubectl get ingressRoute
NAME AGE
super 4m4s
whoami 65m
# -----------------------------------------------------------
alain@k8smaster:~/Documents$ kubectl describe ingressRoute super
Name: super
Namespace: default
Labels: <none>
Annotations: <none>
API Version: traefik.io/v1alpha1
Kind: IngressRoute
Metadata:
Creation Timestamp: 2026-01-13T21:32:57Z
Generation: 1
Resource Version: 100098
UID: ebecfc4b-98f9-4aa2-bc82-4dcd3226793b
Spec:
Entry Points:
web
Routes:
Kind: Rule
Match: Host(`superminou.labo420`)
Services:
Name: superminou-service
Port: 80
Kind: Rule
Match: Host(`superpitou.labo420`)
Services:
Name: superpitou-service
Port: 80
Events: <none>
3.4 – Fichier /etc/hosts
192.168.2.60 superminou.labo420 superpitou.labo420
3.5 – Tester l’ingress (reverse proxy)
💡 Exemple complet version Google-Cloud et DuckDNS
NOTE: Le loadbalancer (par exemple MetalLB) sera géré par le Cloud provider.
Fichier values.yaml
# values.yaml
# Sans autres directives, les rêgles suivantes seront en fonction:
# Les ports 80 et 443 en points d'entrée
# Le Dashboard sera disponible via 'matchrule'
# Les routes seront disponibles dans tous le namespace.
# Activera le 'Kubernetes Gateway API provider'
ingressRoute:
dashboard:
enabled: true
matchRule: Host(`dashboard.4204d4.duckdns.org`)
entryPoints:
- web
providers:
kubernetesGateway:
enabled: true
gateway:
listeners:
web:
namespacePolicy:
from: All
kubectl create namespace traefik
./helm install traefik traefik/traefik -f values.yaml --wait --namespace traefik
Le fichier déploiement
# Tester un reverse proxy avec Traefik Ingress Controller, version pour GCloud
# Tester avec http://superpitou.4204d4.duckdns.org/
# Tester avec http://superminou.4204d4.duckdns.org/
# Pré-requis: un cluster Kubernetes avec un Ingress Controller de type Traefik installé et configuré pour gérer les hôtes vers 4204d4.duckdns.org.
apiVersion: apps/v1
kind: Deployment
metadata:
name: superminou
labels:
app: un-superminou
spec:
replicas: 3
selector:
matchLabels:
mon-app: un-superminou
template:
metadata:
labels:
mon-app: un-superminou
spec:
containers:
- name: nginx
resource:
image: alainboudreault/superminou:latest
imagePullPolicy: IfNotPresent
ports:
- containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
name: superminou-service
spec:
selector:
mon-app: un-superminou
# type: par defaut = ClusterIP, ce qui est requis pour le service ingress
ports:
- protocol: TCP
port: 80
targetPort: 80
---
apiVersion: apps/v1
kind: Deployment
metadata:
labels:
mon-app: un-superpitou
name: super-pitou
spec:
replicas: 1
selector:
matchLabels:
mon-app: un-superpitou
template:
metadata:
labels:
mon-app: un-superpitou
spec:
volumes:
- name: webdata
emptyDir: {}
initContainers:
- name: web-content
image: busybox
volumeMounts:
- name: webdata
mountPath: "/webdata"
command: ["/bin/sh", "-c", 'echo "<h1>Je suis un super <font color=blue>PITOU</font></h1><hr/><h2>Servi par: <?php echo gethostname(); ?></h2>" > /webdata/index.php']
containers:
- image: php:8.0.3-apache-buster
name: php-apache
volumeMounts:
- name: webdata
mountPath: "/var/www/html"
---
apiVersion: v1
kind: Service
metadata:
name: superpitou-service
spec:
selector:
mon-app: un-superpitou
# type: par defaut = ClusterIP, ce qui est requis pour le service ingress
ports:
- protocol: TCP
port: 80
targetPort: 80
---
# whoami-ingressroute.yaml
apiVersion: traefik.io/v1alpha1
kind: IngressRoute
metadata:
name: super
spec:
entryPoints:
- web
routes:
- match: Host(`superminou.4204d4.duckdns.org`)
kind: Rule
services:
- name: superminou-service
port: 80
- match: Host(`superpitou.4204d4.duckdns.org`)
kind: Rule
services:
- name: superpitou-service
port: 80
Certificats TLS - À compléter
Crédits
Document rédigé par Alain Boudreault © 2021-2026
Version 2026.04.27.1
Site par ve2cuy
